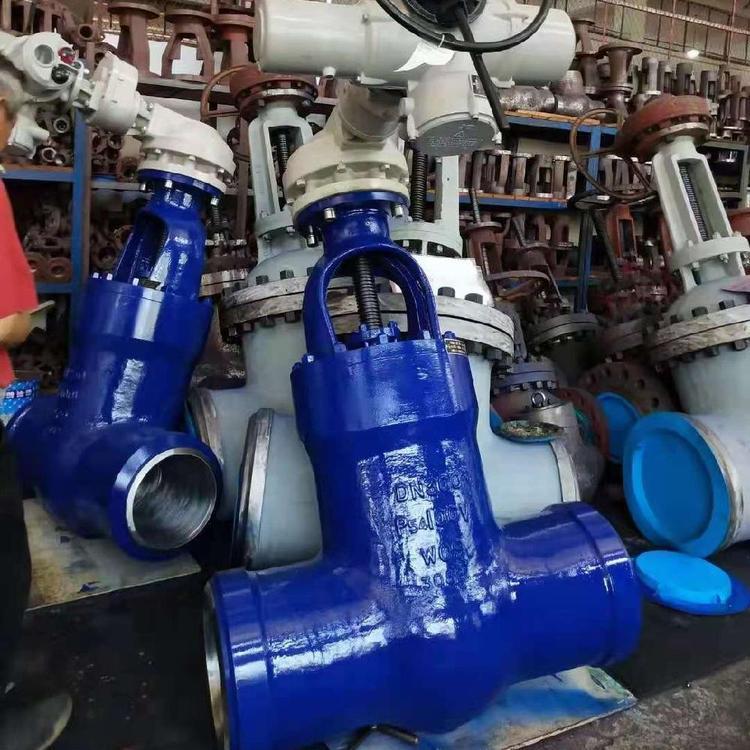

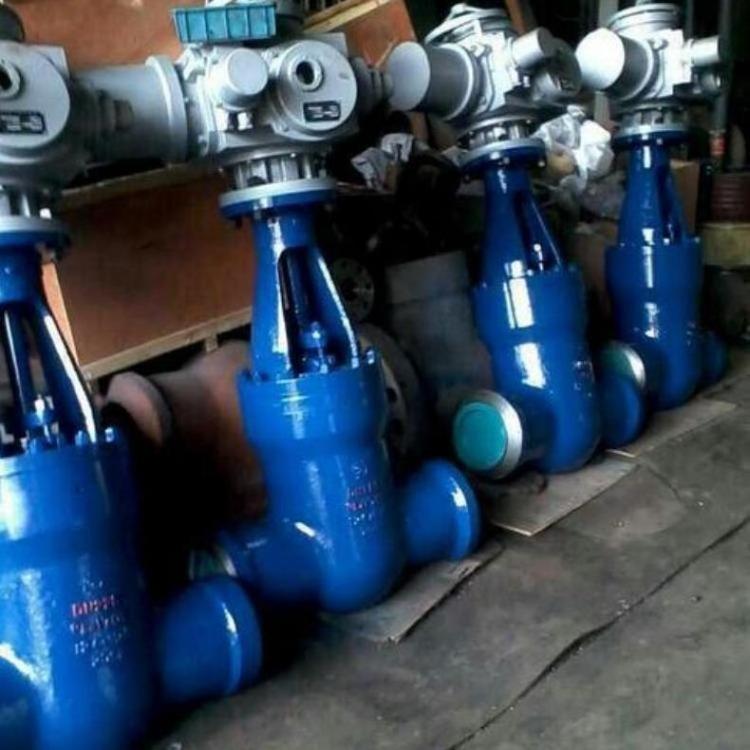

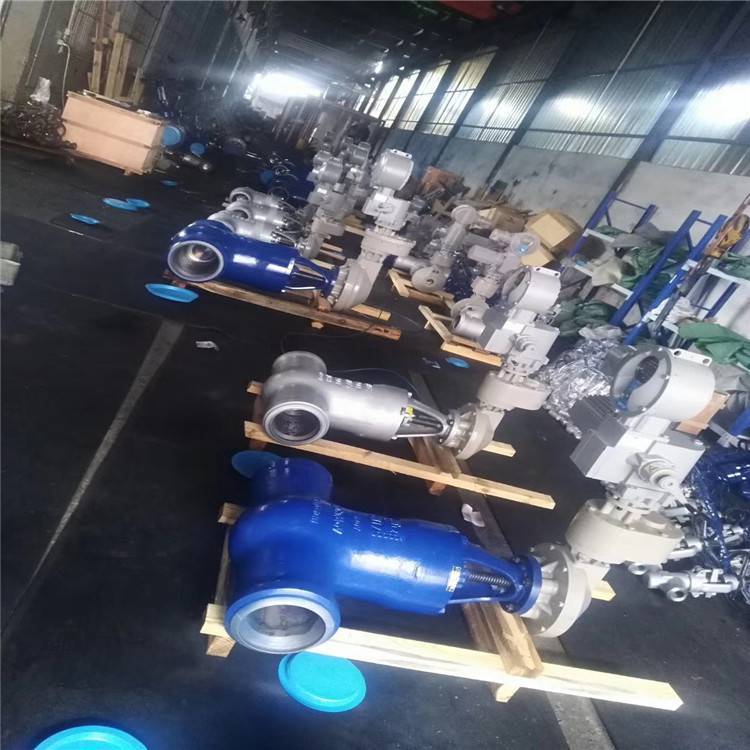

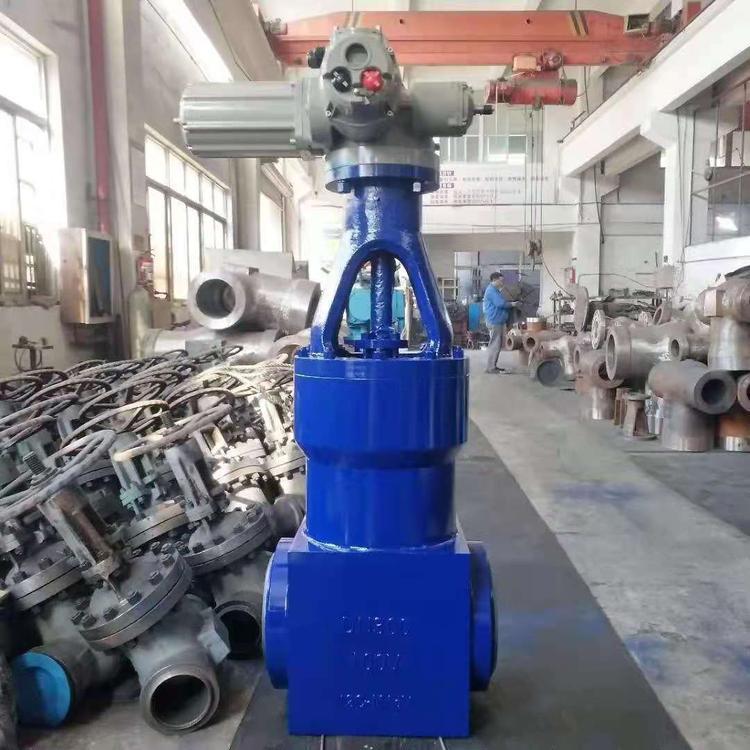

上海湖泉閥門集團有限公司電動閘閥Z962Y p54 100v的參數及產品詳細介紹電動鉻鉬釩鋼高溫高壓電站蒸汽焊接閘閥、防爆電動高壓法蘭閘閥、一體化智能型隔爆電動對焊閘閥、開關型電動法蘭閘閥、耐高溫高壓電動鉻鉬釩鋼法蘭閘閥、電動耐高溫蒸汽鉻鉬釩鋼閘閥、電站高溫高壓電動焊接閘閥、高溫高壓電動焊接閘閥、鉻鉬釩鋼電站高溫高壓電動焊接閘閥在工業領域中，電站是至關重要的基礎設施，承擔著發電和能源轉化的任務。而在電站中，閥門作為一種控制流體流動的裝置，其質量和性能對于整個電站的安全與穩定運行起著至關重要的作用。特別是電動鉻鉬釩鋼高溫高壓電站蒸汽焊接閘閥，作為一種高性能的閥門，更是廣泛應用于各類電站系統中。Z960Y、Z961Y、Z962Y電動高溫高壓電站閘閥中部采用無閥蓋壓力自緊式,在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料,耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。


電動閘閥Z962Y p54 100v的詳細技術參數
1、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，滿足高溫高壓要求；視用戶需求可提供全系列全鍛鋼閘閥；
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命；
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏；
4、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制承壓件質量；
5、閥桿表面經精密磨削及硬化處理，抗擦傷耐腐蝕，有效地減輕啟閉力矩，操作更輕松；
6、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；
7、雙向承壓密封設計，滿足各類特殊工況的苛刻要求；
8、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測；
9、Z60 系列 的閘板彈性槽設計，自動補償加工誤差，適應高溫工況，避免咬死； Z62Y 系列為雙閘板設計，閘板自動矯正加工誤差，始終保持密封面吻合度，特別便于用戶現場維修保養；
10、閥蓋自緊密封設計，壓力越高，密封越可靠；



電動閘閥Z962Y p54 100v的參數及產品詳細介紹

型號	公稱壓力	試驗壓力（MPa）		工作壓力（MPa）	工作溫度（℃）	適用介質
		強度試驗	密封試驗/上密封試驗
Z961(960、962) Y-250	25	37.5	27.5	-	≤425	水、蒸汽
Z961(960、962) Y-320	32	48.0	36.0	-	≤425
Z961(960、962) Y-P54 100	-	30.0	22.0	P5410	≤540	蒸汽
Z961(960、962) Y-P54 170	-	48.0	36.0	P5417	≤540

電動閘閥Z962Y p54 100v的參數及產品詳細介紹

公稱壓力	公稱通徑 (mm)	標 準 值			參 考 值					電裝型號
		L	D1	D2	h	L1	H	H1	質量(Kg)
20 P54710	125	700	138	172	120	810	1124	147	305	DZW60
	150	700	164	200	135	810	928	140	406	DZW60
	175	750	187	222	160	830	1059	182	564	DZW90
	225	850	233	282	205	830	1059	182	574	DZW120
	250	900	275	330	230	870	1240	227	623	DZW180
P5410V	225	850	233	282	220	870	1240	227	629	DZW120
25	125	700	136	172	120	810	1064	170	400	DZW60
	150	705	158	198	135	830	1381	237	692	DZW90
	175	750	179	225	160	830	1381	237	655	DZW120
	225	850	221	282	205	870	1502	244	677	DZW180
	250	1050	265	334	230	870	1718	295	1714	DZW250
	300	1300	307	384	275	1170	1642	295	1668	DZW350

電動閘閥Z962Y p54 100v的參數及產品尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標 準 值			參 考 值					電裝型號
		L	D1	D2	h	L1	H	H1	質量
25	350	1250	346	433	320	1170	2600	370	5530	DZW500
	400	1384	416	516	370	1100	2890	410	5745	DZW800
P5414V	125	700	136	172	120	810	1064	170	400	DZW60
	150	70	158	198	135	870	1516	244	688	DZW90
	175	750	179	225	160	870	1506	237	653	DZW120
	225	850	221	278	205	870	1598	303	1316	DZW180
	250	1050	265	334	235	870	1875	302	1316	DZW250
	300	1300	307	284	275	1170	1642	300	1517	DZW350
	350	1250	346	433	320	1170	2600	370	5530	DZW500
	400	1384	416	516	370	1100	2890	410	5745	DZW80
32 P5417V	125	794	124	172	120	830	1318	214	768	DZW90
	150	914	164	198	135	870	1464	259	690	DZW120
	175	750	169	223	160	870	1518	256	1177	DZW120
	225	850	209	278	205	870	1580	303	1370	DZW250
	250	1270	255	334	235	1170	2420	363	3795	DZW350
	300	1400	306	406	275	1105	2500	370	4568	SMC-4
	350	1600	353	464	320	1100	2860	410	6440	DZW800
P5420V	125	794	120	172	120	830	1318	214	768	DZW90
	150	914	142	198	135	870	1484	264	908	DZW120
	175	960	163	223	160	870	1518	256	1216	DZW180
	225	850	201	278	205	870	1588	303	1388	DZW250
	250	1270	245	334	235	1170	2420	363	3973	DZW350
	300	1400	296	406	275	1100	2500	370	4672	DZW800

電動閘閥Z962Y p54 100v用戶訂購提示：

1、請?zhí)峁┠栌嗁?gòu)的閘閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據廠家閥門選型表）。
2、Z962Y/Z962YP54型 電站用電動閘閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供閘閥用戶作選型參考。
3、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海湖泉隨貨附件中的Z962Y/Z962YP54型 電站用電動閘閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4、請向我司免費索取解壓密碼后下載：Z962Y/Z962YP54型 電站用電動閘閥使用說明書。
