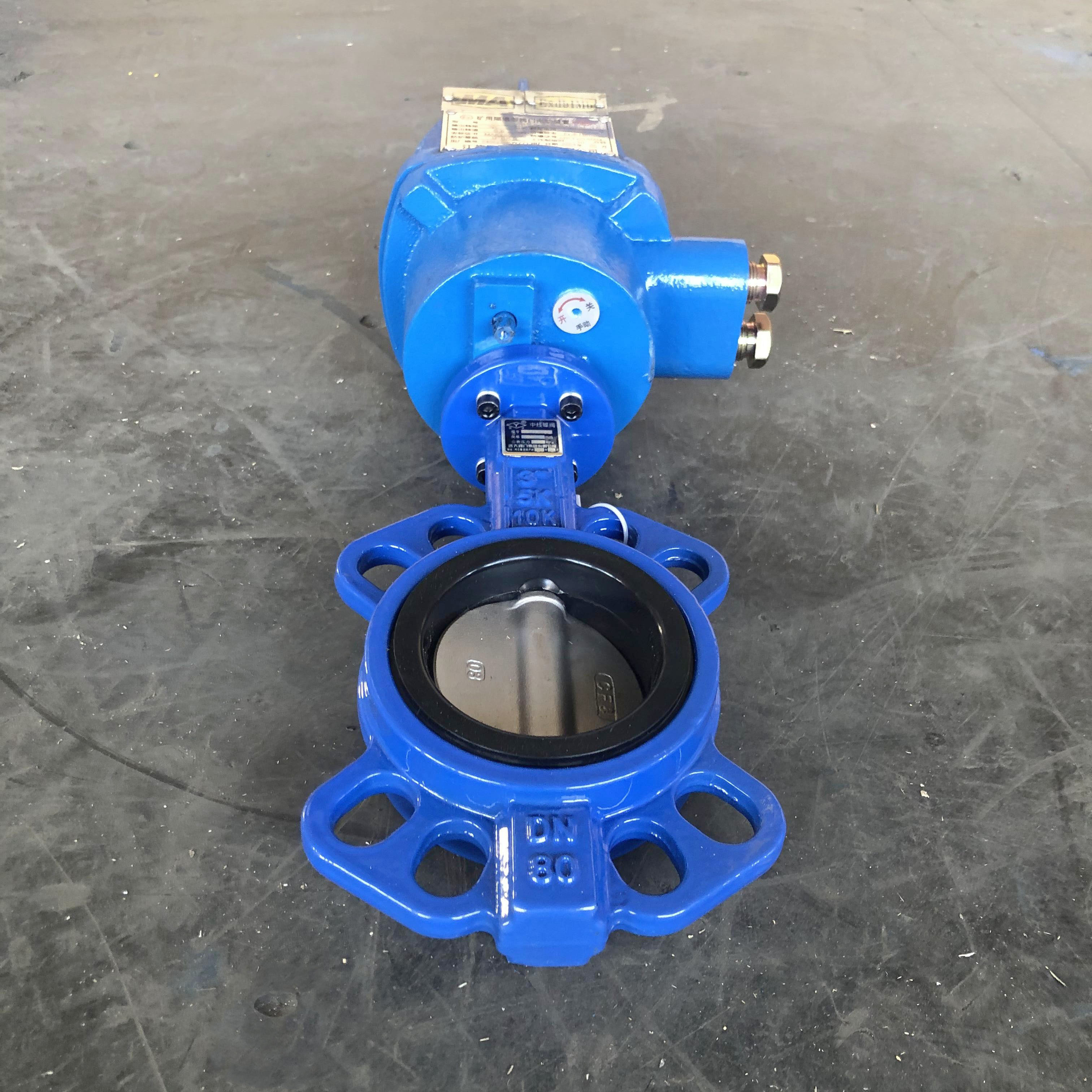

一、d971x-16Q D80電動對夾式蝶閥技術說明書
上海湖泉閥門集團有限公司電動對夾蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截?cái)嚅y使用,亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。結構由閥體、閥板、閥桿和驅動裝置等部分組成。閥體通常采用對夾式設計，方便安裝和維修。閥板則根據密封材料的不同分為軟密封和硬密封兩種類型。軟密封蝶閥采用橡膠、聚四氟乙烯等彈性材料作為密封件，具有良好的密封性能和耐磨性，適用于低壓、低溫、腐蝕性流體等場合。而硬密封蝶閥則采用金屬密封件，具有較高的耐高溫、耐高壓性能，適用于高溫、高壓、強腐蝕等惡劣環境。
二、d971x-16Q D80電動對夾式蝶閥設計標準
設計標準 GB/T2238-1989 法蘭連接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78 結構長度 GB/T12221-1989 壓力試驗 GB/T13927-2000；JB/T9092-1999 三、d971x-16Q D80電動對夾式蝶閥技術參數
公稱通徑DN(mm) 50～1200 公稱壓力 PN1.0、1.6MPa 法蘭標準 JB/T79、GB/T9113、HG20594-97 連接形式 法蘭式、對夾式 閥板形式 垂直板式 流量特性 近似快開型 動作范圍 0～90° 泄露量 按GB/T4213-92，為Kv值的10-4 基本誤差 ±2.5% 回差 ±2.5% 死區 1% (可調) 可調范圍 50:1 配置執行機構 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
DN L H H1 A B ФD 0.6MPa 1.0MPa 1.6MPa 50 43 77 443 125 125 88 99 99 65 46 85 463 125 125 108 118 118 80 46 95 483 125 125 124 132 132 100 52 105 498 125 125 144 156 156 125 56 129 682 325 245 174 184 184 150 56 132 736 325 245 199 211 211 200 60 165 800 325 245 254 266 266 250 68 197 895 363 313 309 319 319 300 78 234 956 363 313 363 370 370 350 78 283 1029 363 313 413 429 429 400 102 325 1103 363 313 463 480 480 450 114 369 1186 465 469 518 530 548 500 127 404 1280 546 431 568 582 609 600 154 470 1321 546 556 667 682 720 700 165 503 1431 546 556 772 794 794 800 190 571 1542 546 556 878 901 901 900 203 621 1800 617 706 978 1001 1001 1000 216 702 2363 632 706 1078 1112 1112 1200 254 818 2583 632 706 1295 1328 1328
